JGS524E交换机造型简洁，做工扎实，深灰色金属外壳。前面板为主要功能区，所有的指示灯和网络接口都安排在这里。左边是接口状态指示灯区域，右边是网络接口区域。电源状态指示灯(Power)在接口状态指示灯区域的左边，其上是NTEGEAR的标志，其下是交换机重置按钮(Factory Defaults)。

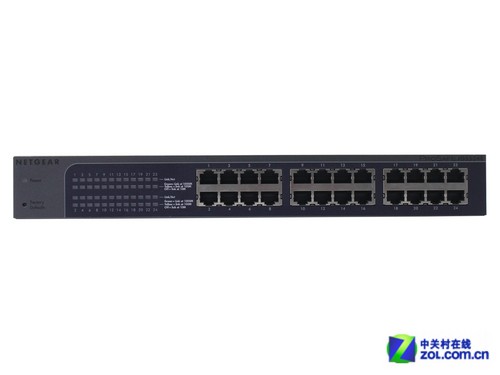

Netgear JGS524E交换机前面板
Netgear JGS524E交换机指示灯和充值按钮
在接口状态指示灯区域，用数字(1-24)标示。上面两排，分别用奇数(1-23)标示，下面两排，分别用偶数(2-24)标示。读者也许会问，这样岂不是有48个指示灯，JGS524E交换机只提供24个千兆网口，剩下的一半指示灯做什么用？原来，每一个网口有两颗指示灯，上面一颗用来指示连接状态(Link/Act)，而下面一颗用来指示连接速度(绿色代表千兆连接，黄色代表百兆连接，熄灭代表10M连接)。

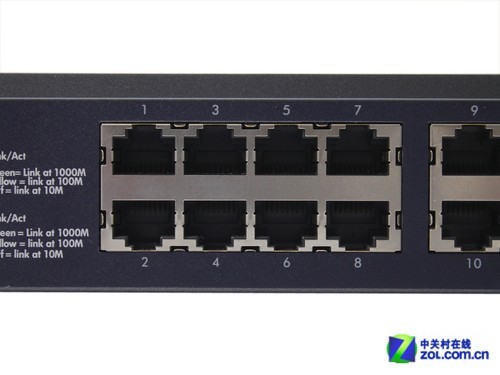

Netgear JGS524E交换机网络接口
Netgear JGS524E交换机网络接口和logo
网络接口分上下两排，均匀分布在网络接口区域。每个接口的指示数字和左边的指示灯数字相呼应。不过，网络接口在横向上还分了三组，每八个一组。在网络接口区域的右上角是该款交换机的型号(PROSAFE JG524E)。

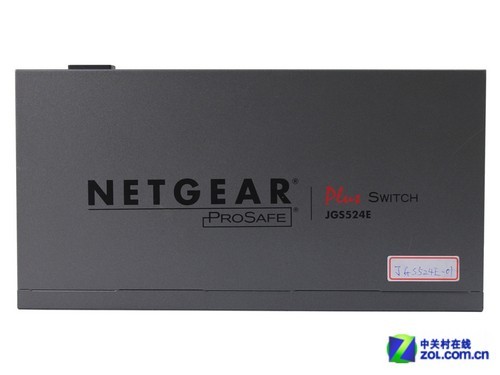

Netgear JGS524E交换机顶部面板
Netgear JGS524E交换机背部面板和侧面板
JGS524E交换机顶面是NETGEAR和该机型PROSAFE JG524E的型号标识，后面板很简单，只有一个锁孔和电源插口。在JGS524E的左右两个侧面板上各有一排散热窗，同时还提供了机架安装的螺丝孔位，在JGS524E包装附件里附带了一对机架安装挂件。另外，包装附件里还有四颗脚贴供桌面用户贴在交换机底部的使用。
Netgear JGS524E交换机侧面板和底部面板
NETGEAR所有智能交换机都能提供基于WEB浏览器的简单管理，以监控交换性能、配置端口和端口聚合。NETGEAR所有的智能交换机都将支持SNMP v1.0，都能通过NETGEAR公司ProSafe网络管理软件或其它的基于SNMP协议的管理软件支持进行管理。用户也能从NETGEAR的网站上下载所有智能交换机的固件升级程序，使现有的智能交换机支持SNMP协议。
prosafe plus configuration utility界面
