    拆机实验室:承载20人王者荣耀的斐讯K3C

         [ 中关村在线 原创 ] 暂无评论

      大家好,《拆机实验室》栏目又和大家见面啦!今天我们要拆的是此前曾轻松承载王者荣耀20人激战无线路由器——斐讯K3C,其内“芯”究竟有多强劲呢,下面就来一同探究下吧。

    拆机实验室:承载20人王者荣耀的斐讯K3C

      不过说实话,之前经历过斐讯K3拆解的笔者,对拆斐讯K3C内心其实是有点小抗拒的,这不仅仅在于K3系外壳卡扣设计的耦合紧密程度,让拆除外壳变成了体力活,而且大用特用螺丝钉、屏蔽罩的匠心也让整个拆解难度、时长远超其他品牌路由器。然而不入虎穴焉得虎子,舍不得孩子套不着狼,洗洗手开扒。

      精工细作新典范

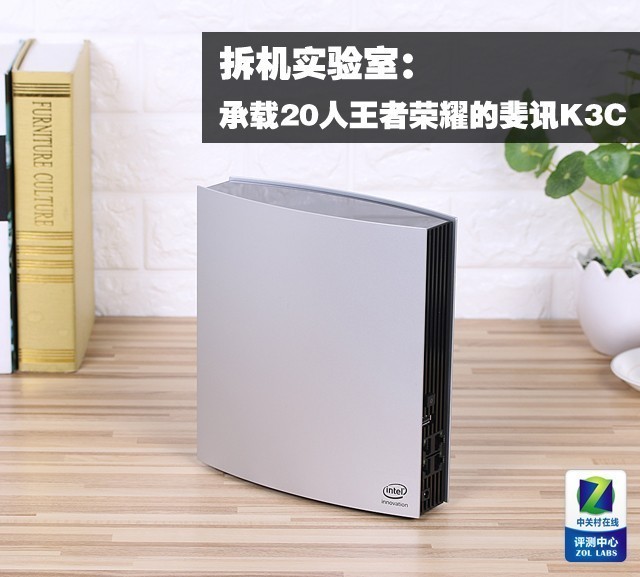

      继承了斐讯K3外观设计的K3C,采用主流802.11ac无线标准,双频并发无线速率可达1900Mbps,其中2.4GHz频段为最高速率为600Mbps,5GHz频段为最高速率可达1300Mbps。侧面配有4个全千兆的网络端口,以及可支持外接移动存储设备的1个USB 3.0端口。

    拆机实验室:承载20人王者荣耀的斐讯K3C
    斐讯K3C

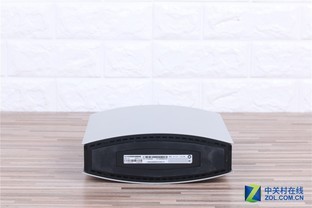

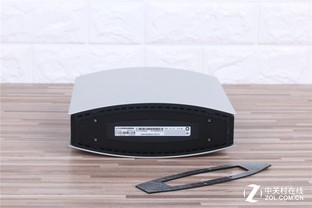

      在K3C底部则有一块橡胶垫,揭开后便可发现加固两侧塑料外壳的4颗螺丝,拧下后,才能拆除两侧的外壳哟。

    拆机实验室:承载20人王者荣耀的斐讯K3C  拆机实验室:承载20人王者荣耀的斐讯K3C
    螺丝隐藏在底部橡胶垫下

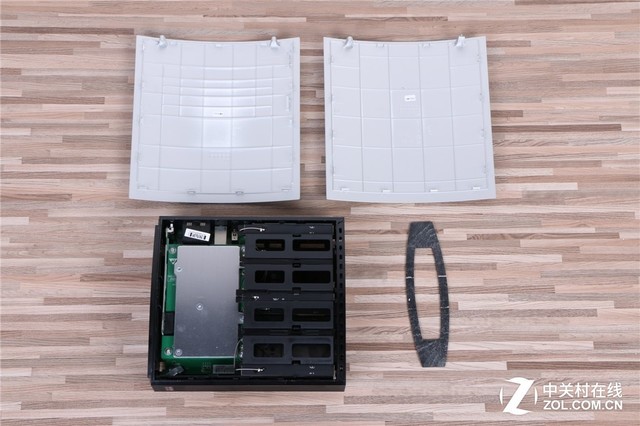

      拆下外壳,就能看到K3C的内部构造了。最为引人注目的当属硕大的金属散热板和特色的弧形天线骨架了。

    拆机实验室:承载20人王者荣耀的斐讯K3C
    拆下外壳就能看到K3C内部了

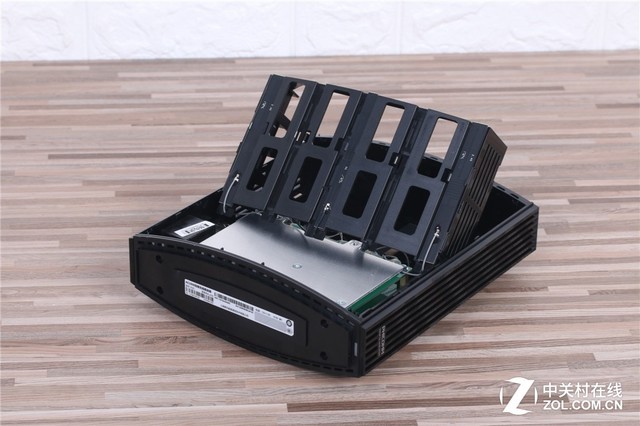

      金属散热板下的秘密一会儿揭晓,我们先来看看其PCB阵列式天线。

    拆机实验室:承载20人王者荣耀的斐讯K3C
    PCB阵列式天线

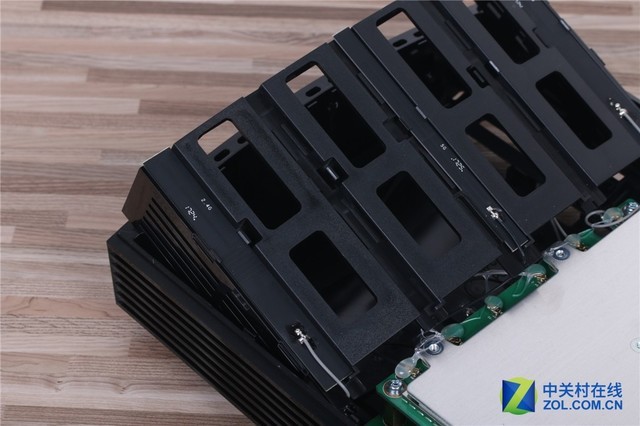

      首先看到的天线框架上分列有3根天线,两侧为2.4GHz天线,中间为5GHz天线。

    拆机实验室:承载20人王者荣耀的斐讯K3C
    上面的3根天线

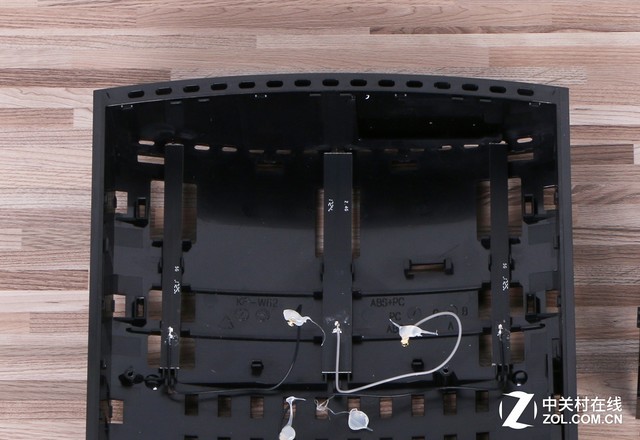

      而另外3根则在下面,附着于路由器的框架上,分别为两侧的5GHz天线,以及中间的2.4GHz天线。

    拆机实验室:承载20人王者荣耀的斐讯K3C
    下面内部的3根天线

    拆机实验室:承载20人王者荣耀的斐讯K3C

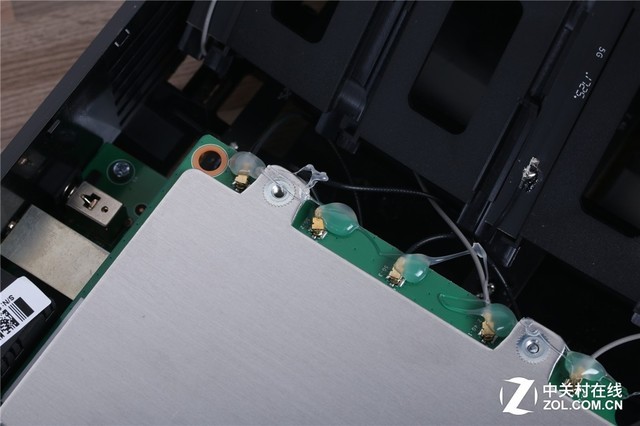

    所有天线接口均做打胶处理

      在天线接口处,斐讯相当用心,将所有触点均做打胶处理,防止松动,以确保Wi-Fi信号的稳定覆盖,堪称精工细作的新典范。接下来看它的PCB板。
