拆卸(二)

为什么功能强大 H3C MSR30-16强力拆卸

CNET中国·ZOL 作者:中关村在线 孙鹏 【原创】 2008年11月25日 06:00 评论

    拍摄细节的时候我们换一个环境,在常规日光灯下进行拍摄,让大家能更清晰的感受其内部结构。


为什么功能强大 H3C MSR30-16强力拆卸
CPU

    这是CPU部分,上面盖了一个黑色的散热片,我们没办法直接看到其型号。

为什么功能强大 H3C MSR30-16强力拆卸
扩展内存

    CPU的旁边是一个内存扩展槽,可以直接使用笔记本内存来提高路由器的性能

为什么功能强大 H3C MSR30-16强力拆卸
主板集成内存

    此外,该款路由器也配备集成内存芯片,采用了现代的内存颗粒。在产品出厂时厂家不提供扩展内存条。

为什么功能强大 H3C MSR30-16强力拆卸

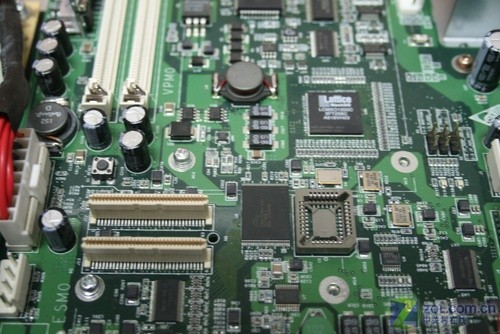

其他元件

    这款产品的元件做工非常优秀,电路的设计也十分合理,电路板用料考究。

为什么功能强大 H3C MSR30-16强力拆卸
扩展内存

    我们又发现了一组内存扩展槽,只不过这个扩展槽只支持72针的老内存,这类内存在市场上已经见不到了,厂商可能另有打算。

为什么功能强大 H3C MSR30-16强力拆卸

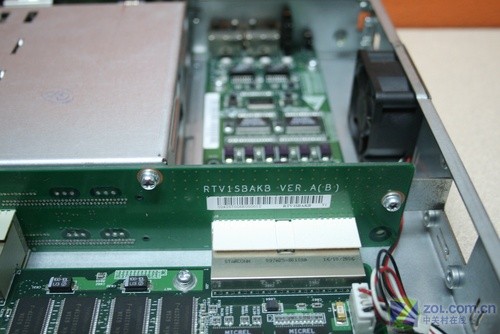

以太网口模块

为什么功能强大 H3C MSR30-16强力拆卸
以太网口模块

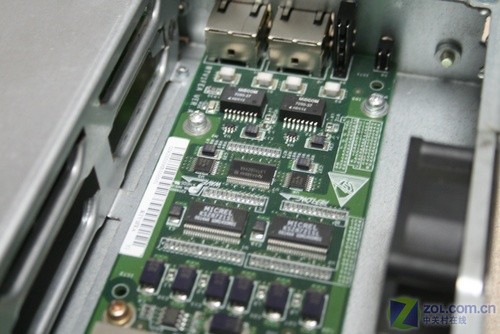

    上面两张图显示了路由器后面板左侧的两个以太网口的板卡。可以看到这两个接口同样使用了模块化设计,只不过这个模块是随机配备的。

为什么功能强大 H3C MSR30-16强力拆卸

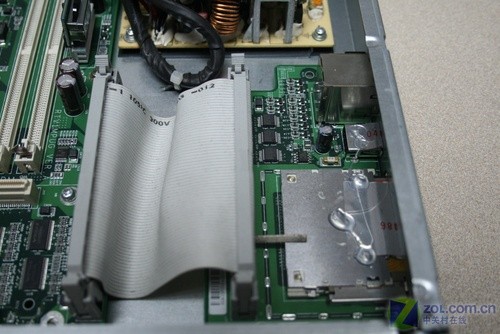

前面板USB模块卡

为什么功能强大 H3C MSR30-16强力拆卸
前面板USB模块卡

为什么功能强大 H3C MSR30-16强力拆卸
电源部分

为什么功能强大 H3C MSR30-16强力拆卸
OCE模块接入插槽

    到此,这款产品的拆卸就完成了。相比20系列的路由器,30-16的CPU更强大,内存容量有所提升,而且可以另行添加。总共支持4个SIC卡和一个DSIC卡,主板上还有许多的扩展接口可以使用,做工和性能都非常出色,可以在中小型企业网中担当核心路由器,也可以在大的企业中担当分支网络的接入路由器,同时适合在电信管理网、计费网等电信级网络中使用,充分彰显了模块化路由器的优势。

    近期我们将推出这款路由器详细的评测文章,来进一步展示这款路由器的性能,请大家继续关注中关村在线网络设备频道,我们稍后见!
