路由器作为内外部网络沟通的桥梁，是整个企业网络中最重要的组成部分之一。而随着企业业务的全面拓展，分支机构的不断增多，企业网络的规模正在不断扩大；与此同时，随着企业对语音、视频、安全等各种网络业务需求的不断提升，传统的路由器成为了限制企业多业务并行发展的瓶颈，因此具备多种业务统一承载能力的多业务路由器受到了越来越多的企业用户的青睐。
华为AR2200系列就是面向中型企业总部或大中型企业分支等以宽带、专线接入、语音和安全场景为主的多业务路由器产品，此前我们已经对其基本信息和特性做了详细的介绍（全面解读华为AR2200系列）。今天，我们将对其进行实际性能测试，看看其是否真正具备多种业务统一承载的能力，看看其能否真正满足企业及分支机构网络的多元化扩展和不断增长的业务需求。
华为AR2240-S路由器
此次我们实测的是华为AR2200系列中的AR2240-S路由器，属于该系列中的高端产品。AR2240-S路由器的机箱高度为2U，机身尺寸为442*470*88.1mm；它整体采用深灰色外观设计，搭配出色的做工，彰显稳重、高端品质。
AR2240-S路由器的整机交换容量达80Gbps，转发性能（64字节）达2Mpps，带业务转发性能可达600Mbps；此外，它的内存容量高达2GB，闪存容量也高达2GB/4GB。

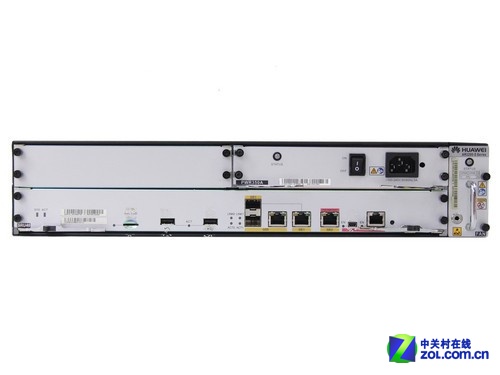

华为AR2240-S路由器（标配SRU40主控板）
AR2240-S路由器标配的是SRU40主控板，其提供了3个千兆固定以太网路由端口（其中2个为GE光电Combo端口）、1个串行辅助/控制台端口、2个USB 2.0端口（U盘开局，设备即插即用）、1个Mini-USB控制台端口和1个SD卡插槽。

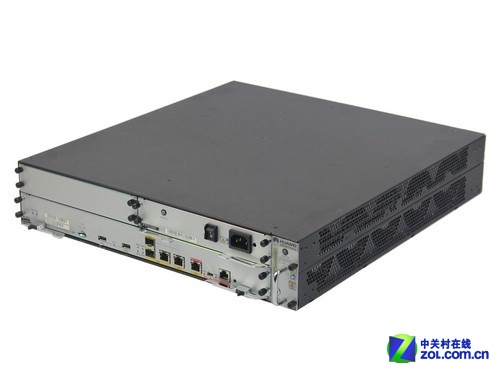

华为AR2240-S路由器（机身两侧）
在AR2240-S路由器机身的一侧，我们可以看到6个主动散热风扇，而在另一侧，则可以看到大面积的散热孔，这样的设计可以使气流顺畅的进入机箱内部，并及时散出，为线卡、主控交换板等提供良好的散热效果，从而保证整机运行的稳定性。
好啦，在简单回顾了AR2240-S路由器的基本信息后，我们马上开始其实际性能测试！
2华为AR2240-S的评测环境和评测内容
华为AR2240-S路由器的评测环境和评测内容
随着企业多业务的融合，其对路由器的性能也提出了更高的要求，而吞吐量和延迟作为衡量路由器性能的首要指标，自然成为了本次AR2240-S路由器实测的首选内容。
评测内容：RFC2544吞吐量、时延测试
本次测试由中关村在线网络设备频道和思博伦概念验证实验室（SPOC）共同完成，本次测试的硬件设备为思博伦TestCenter测试仪。
测试设备：思博伦TestCenter测试仪
测试环境：思博伦评测中心
思博伦概念验证实验室（Spirent Proof of Concept，SPOC）全球网络将为客户提供业界领先的测试设备、解决方案和专业化服务能力，使设想变为现实。遍布全球的实验室网点，将为您提供全新的测试设备和领先的测试技术进行您所需要的测试验证，无论是一致性测试、功能测试、还是性能测试，都需要具备数以百计的千兆以太网或万兆端口，思博伦概念验证实验室将帮助客户缩短开发周期、改善质量并加快产品投放市场的速度。
华为AR2240-S路由器的吞吐量和延迟测试配置
测试拓扑：我们将TestCenter测试仪和AR2240-S路由器的两个WAN口互联（见下图）。
华为AR2240-S路由器和TestCenter测试仪
详细测试方法：我们将采用RFC2544标准，测试AR2240-S路由器的三层性能表现（吞吐量和延迟）。而在实际测试开始之前，我们还需要设置一下AR2240-S路由器端口的IP地址。
设置IP地址
如上图所示，我们通过AR2240-S的Web配置界面，分别设置WAN口（GE2）的IP地址为10.136.11.47，WAN口（GE0）的IP地址为192.168.1.1。
拓扑模型和端口选择：采用Pair to Pair模型、测试2个端口
测试帧长设置：分别为64、128、256、512、1024、1280、1518Byte
ok，一切准备就绪，马上来看华为AR2240-S路由器的实测结果吧！
3轻松满足多业务统一承载需求 总结
华为AR2240-S路由器的吞吐量和延迟实测结果：
吞吐量是考察网络设备性能的首要指标，吞吐量越大，说明被测设备处理数据包的能力越强。而为了满足“All In One”的多业务合一处理，同时保障语音、视频等应用的流畅体验，一款优秀的多业务路由器应该具备较高的吞吐能力。下面我们就来看看AR2240-S吞吐量测试的最终结果：
吞吐量测试结果（点击看大图）
AR2240-S路由器的吞吐量测试结果与理论值对比
从实际的测试结果来看，华为AR2240-S路由器的表现相当不俗。即使是面对64Byte小包的极限测试，其也能在超过992Mbps的传输速率下实现零丢包转发，几乎达到了线速水准。而在其它帧长的测试中，其实际测试结果则完全达到了理论效能，全部实现线速转发。凭借这种领先业界的性能，AR2240-S可轻松承载企业多种业务的融合，并满足企业未来几年的升级发展需求。
延迟也是考察网络设备的重要性能指标之一，延迟越小，说明路由器处理数据包的速度越快，性能表现就越好。接下来，我们就看看AR2240-S路由器延迟测试的最终结果：
延迟测试结果（点击看大图）
延迟测试结果图
从实际的测试结果来看，AR2240-S路由器的延迟表现同样出色，其测试结果基本符合大数据包的延迟更长这个规律。其中在1518byte的帧长测试中，其延迟低至37μs，而其平均延迟的表现更加出色，仅有10μs，这样的测试结果继续领先于同类产品，完全可以满足企业多种业务低延迟（比如电话会议、视频会议等）的需求，为企业的重要应用提供了更加出色的体验。
总结：以卓越性能满足企业多业务统一承载
通过我们的实际测试，华为AR2240-S路由器用其卓越的性能表现证明：其不仅具备多种业务统一承载的能力，同时还能带来了更加出色的业务体验；再配合其从用户接入控制、报文检测、到主动防御所形成的一套完整的安全防护机制，以及集成AC的特色功能，AR2240-S可真正满足企业及分支机构网络的多元化扩展和不断增长的业务需求，是企业高速腾飞的助推器。
