华为S9700：打造百万兆数据交换平台

    在近日召开的华为2013年安捷信合作伙伴大会上，华为S9700系列T比特高性能路由交换一体机备受关注。S9700系列是华为面向下一代园区网核心和数据中心业务汇聚而专门设计开发的高端智能T比特核心路由交换机，它采用了先进的多层交换架构，可提供持续的带宽升级能力，并支持40GE和100GE以太网标准；它基于华为自主研发的通用路由平台VRP开发，在提供高性能的L2/L3层交换服务基础上，进一步融合了MPLS VPN、硬件IPV6、桌面云、视频会议、无线等多种网络业务，提供不间断升级、不间断转发、硬件OAM/BFD、环网保护等多种高可靠技术，在提高用户生产效率的同时，保证了网络最大正常运行时间，从而降低了客户的总拥有成本（TCO）。

    作为企业核心交换机——S9700面向百万兆数据交换平台设计，支持业界最高密度的8×40GE、48×10GE等高密线速线卡，提供3.84T交换容量，更可平滑扩展至5.12T或7.68T，并提供高密度的千兆/万兆端口线速转发。

    同时，针对业界普遍采用的线卡集群跨框多次交换，交换效率低下的架构难题，S9700系列交换机则采用了创新的Cluster Switch System （CSS）交换网集群技术，跨框一次交换，大幅度提升交换效率的同时，可以通过跨框链路聚合提高链路的利用率，并消除单点故障，进一步提升交换效率。此外，它还采用了多种绿色节能创新技术，不仅大幅降低了设备能源消耗，减小了噪声污染，更为企业的绿色可持续发展提供了不错的解决方案。

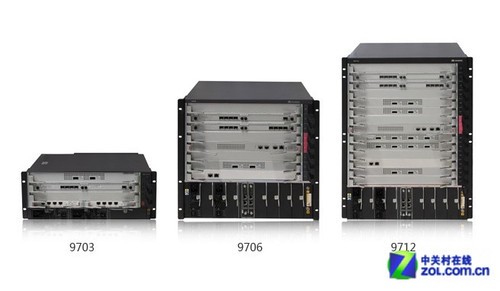

华为S9700系列T比特高性能路由交换一体机

    S9700系列提供S9703、S9706、S9712三种产品形态。其中，S9703的背板容量为7.2Tbps，交换容量为2.88Tbps，包转发率达1440Mpps，并拥有3个业务槽位；S9706的背板容量为14.4Tbps，交换容量为3.84Tbps/5.76Tbps，包转发率达2880Mpps/4320Mpps，并拥有6个业务槽位；而S9712的背板容量则高达19.2Tbps，交换容量达5.12Tbps/7.68Tbps，包转发率达3840Mpps/5760Mpps，并拥有12个业务槽位。

    好啦，关于华为S9700系列T比特高性能路由交换一体机的基本信息就介绍到这儿，下面一起来看看它的特别之处！

    华为S9700系列T比特核心路由交换机特性：

　　先进架构打造业界领先性能

　　面向十万兆平台设计，提供最大5.12T交换容量，未来可平滑扩展至7.68T，满足高密度的千兆/万兆端口线速转发；支持8*40GE、48*10GE等高密线速线卡；整机最大支持96个40GE、576个10GE端口，助力企业园区和数据中心迎来全万兆核心时代；支持100GE以太网标准，充分满足未来多媒体视频会议、数据访问等大带宽应用需求，免去频繁升级设备的烦恼。

　　创新的CSS集群技术

　　S9700支持CSS交换网集群和业务口集群，将多台设. 备虚拟化为一台逻辑设备，在可靠性、交换效率、灵活性和易管理性方面具有强大的优势。

CSS系统形态及其在组网中的应用

　　可靠性：通过路由热备份技术，实现控制平面和数据平面所有信息的冗余备份和无间断的三层转发，极大地增强了设备的可靠性和性能，同时可以通过跨框链路聚合提高链路的利用率，消除单点故障，避免了业务中断；

　　交换效率：创新的CSS交换网集群技术，克服了业界普遍采用的线卡集群跨框多次交换，交换效率低下的架构难题；

　　灵活性：普通业务端口可以复用为集群端口，使端口应用更加灵活。通过光纤进行集群可大幅增加集群的距离，突破了传统集群距离的限制；

　　易管理性：整个弹性架构共用一个IP管理，简化网络设备管理，简化网络拓扑管理，提高运营效率，降低维护成本。

　　运营级高可靠性设计

　　S9700所有关键器件，如主控、电源、风扇等均采用冗余设计，所有模块均支持热插拔，有效保证网络稳定运行。它支持硬件级3.3ms高精度BFD快速链路检测功能，能为静态路由/RIP/OSPF/BGP/ISIS/VRRP/PIM/MPLS等协议提供稳定均匀的毫秒级检测机制，大大提高了网络可靠性。同时支持硬件级以太OAM，包括完善的802.3ah、802.1ag和ITU-Y.1731，能够对网络传输中的时延、抖动等参数进行精确统计，实时监测网络运行情况，并在设备故障发生时快速定位实现网络快速故障检测、定位与倒换。

　　S9700还支持ISSU业务运行中软件升级，设备软件升级过程中确保关键业务和服务不中断。支持优雅重启技术（Graceful Restart），实现NSF无中断转发,有效保证全网高速可靠运行。

　　强大的业务处理能力

　　多业务路由交换平台，满足企业接入、汇聚、核心业务承载要求，支持无线、语音、视频和数据应用，为企业提供高可用、低时延、全业务的一体化网络解决方案。它同时支持分布式L2/L3 MPLS VPN功能，支持MPLS、VPLS、HVPLS、VLL，满足企业VPN等用户的接入需求。

　　而凭借完善的二、三层组播协议，S9700系列支持PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，可满足多终端高清视频监控和视频会议接入需求。此外，软件平台还提供了多种路由协议满足企业建网要求，支持从中小企业到超大型跨国公司级大规模路由，并支持IPv6，能够为企业网络提供平滑升级能力。

    无线AC模块，全面满足移动办公需求

    S9700无线AC功能支持丰富的RF（射频）管理，支持AP上线时自动选择信道和功率，在AP重叠区域，信号冲突时自动调整功率或信道，RSSI（接收信号强度指示）/SNR（信噪比）的不断更新，让系统可以实时了解每一个无线用户所处电磁环境，提升网络可用性。

    S9700的无线AC功能支持802.1x认证、MAC地址认证、Portal• 认证、WAPI认证等多种认证方式，满足客户不同终端、不同安全等级设备的接入需求。

    丰富的网络流量分析功能

    S9700支持Netstream网络流量分析，支持V5/V8/V9多种报文格式，支持聚合流量模板，实时流量采集、动态报表生成、属性分析、流量异常告警等功能；支持向主、备分析服务器同时发送日志，防止统计信息丢失。能够提供实时的网络监控功能和全网范围内的流量模式，并提供预先故障检测、高效故障排除和快速问题解决功能，提供安全监控等应用和分析，帮助用户及时优化网络结构、调整资源部署。

    完善的安全保护机制

    S9700内嵌集中式防火墙板卡，支持虚拟防火墙与NAT多实例，满足多VPN客户共用防火墙组网环境。应用层包过滤技术对应用层报文内容进行复杂规则检测和过滤；同时提供了完善的NAC解决方案，支持MAC地址认证、Portal认证、802.1x认证、DHCP Snooping触发认证多种认证方式，有效应对哑终端接入、移动设备接入和集中式IP地址分配等多种接入方式的安全挑战，确保企业网络安全。

    此外，S9700提供2级CPU保护机制，支持1K CPU硬件保护队列，可实现数据和控制的分离处理，防止拒绝服务攻击、非法接入以及控制平面过载等安全威胁，提供业界领先的一体化安全解决方案。

    全面的IPv6解决方案

    S9700软硬件平台均支持IPv6，取得工信部IPv6入网认证和IPv6 Ready第二阶段金色认证。同时全面支持IPv6静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+等IPV6单播路由协议，支持MLD v1/v2、MLD Snooping、PIM-SM/DMv6、PIM-SSMv6等IPv6组播特性，为用户提供完善的IPv4/IPv6解决方案。

    S9700还支持丰富的IPv4向IPv6过渡技术包括：IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自动配置隧道等隧道技术，保证IPv4网络向IPv6网络的平滑过渡。

    创新节能打造绿色低碳网络

    S9700主机采用“旋转”风道设计，提高了整机散热效率，并采用芯片“变流”技术，实现按流量动态调整功率，降低整机功耗11%，同时支持端口休眠，无流量不耗电。

    而其独立风扇分区控制，进一步降低功耗和噪声污染，智能风扇调速策略，采用小区间控温技术，可有效降低转速，并延长风扇使用寿命。它还支持IEEE 802.3az能效以太网标准，线卡收发器具备低功率闲置模式，支持正常工作与低功率状态快速转换，低流量低功耗。

    华为S9700：助力企业园区核心突破带宽瓶颈

    随着云计算和高清视频业务的迅速普及，用户对于带宽的需求出现井喷式的增长。华为S9700系列T比特核心路由交换机面向十万兆平台设计，全面满足高密度的千兆/万兆端口线速转发需求。此外，它最大可支持96个40GE、576个10GE端口，将助力企业园区核心突破带宽瓶颈。
