    高性能完美展现 锐捷万兆多层交换机首测

         [ 中关村在线 原创 ] 暂无评论
    返回分页阅读

    本文导航:

    产品:RG-S5750-48GT/4SFP-S 锐捷网络 交换机

    1锐捷RG-S5750系列满足时代新需求

        在宽带中国、云计算、移动互联网和大数据逐步兴起的今天,内容消费端的需求驱动着流量的成倍增长;有数据表明,到2016年,每年全球的IP流量将超过1.3zettabytes(每个Zettabytes等于10亿TB)。面对流量爆发式的增长,无论是大型网络的汇聚层、中型网络的核心层,还是服务器群的接入层等等,都已开始或是正在打算部署万兆以太网,目的就是为了更好的满足用户端日益增长的对于业务带宽的需求,并为物联网时代的到来提前做好准备!

    高性能完美展现 锐捷万兆多层交换机评测

        而随着企业网应用需求的不断增加,用户对网络产品和解决方案不再只要求性能,同时要求其具备更可靠的安全性,更灵活的扩展性,以及对新应用更好的适应性。为此,锐捷RG-S5750系列万兆多层交换机应用而生,它不仅硬件支持IPv6(满足物联网时代需求),同时以极高的性价比为大型网络汇聚、中型网络核心、数据中心服务器接入等提供了高性能、完善的端到端的服务质量、灵活丰富的安全设置和基于策略的网管,最大化满足高速、安全、智能的企业网需求。

        此外,为了满足网络建设中不同传输介质的连接需要,锐捷RG-S5750系列交换机还提供了非常灵活的接口形式和组合——即可以提供24个或48个10/100/1000M自适应的千兆电口(不包含扩展模块端口),又可以提供有24个SFP千兆光口(不包含扩展模块端口),还能提供PoE远程供电的接口,共计有5个型号的产品。而今天,我们将通过对该系列中RG-S5750-48GT/4SFP交换机的评测,来为大家展示一下锐捷RG-S5750系列万兆多层交换机的出众魅力!

    高性能完美展现 锐捷万兆多层交换机评测
    锐捷RG-S5750-48GT/4SFP交换机

        锐捷RG-S5750-48GT/4SFP交换机为盒式产品设备,机箱高度为1U,机身尺寸为440×420×44mm;它整体采用黑色外观设计,搭配出色的做工,彰显稳重、高端品质。该交换机提供了48个10/100/1000M自适应端口,4个复用的SFP接口,1个USB接口和1个RJ-45控制台端口;其交换容量高达240Gbps、包转发速率也高达102Mpps(L2、L3),理论上不仅可以提供线速的交换能力,同时可保证端口无阻塞报文转发。

        在这里特别值得一提的是,锐捷RG-S5750全系列交换机拥有业界领先的硬件CPU保护机制,凭借特有的CPU保护策略(CPP技术),可对发往CPU的数据流,进行流区分和优先级队列分级处理,并根据需要实施带宽限速,充分保护CPU不被非法流量占用、恶意攻击和资源消耗,既保障了CPU安全,又充分保护了交换机的安全。

    高性能完美展现 锐捷万兆多层交换机评测
    锐捷RG-S5750-48GT/4SFP交换机(提供2个扩展槽位

        那么作为一款万兆交换机,为何没有在RG-S5750-48GT/4SFP交换机的机身上看到万兆接口呢?答案就在其机身背面上。我们可以看到,在其机身背面,除了1个电源接口,1个RPS接口外,还设计了2个扩展槽位,用户只需通过简单地增加万兆模块即可以平滑地升级为万兆上链骨干网,这一设计充分体现了锐捷RG-S5750系列交换机灵活的可扩展性——既方便用户现在使用万兆网路,也方便用户后续升级网络到万兆。

    高性能完美展现 锐捷万兆多层交换机评测   高性能完美展现 锐捷万兆多层交换机评测
    锐捷RG-S5750-48GT/4SFP交换机(机身两侧)

        而在RG-S5750-48GT/4SFP交换机的机身两侧,我们可以看到大量的散热孔设计,以及3个静音散热风扇,这种主动式的散热设计,可以保证交换机内部热量的及时散出,令其稳定性更加出色。

    2深入解读锐捷RG-S5750系列交换机

        轻松管理配置锐捷RG-S5750系列交换机

        锐捷RG-S5750系列交换机同时提供了基于Web的全中文配置界面和经典命令行配置方式,其中的Web配置管理界面非常易于使用,可进一步降低中小型企业对专业IT人员的需求并减少日常网络管理工作的负担;而经典的命令行配置,则可进一步满足了专业人士的配置需求和习惯。接下来,我们将重点介绍一下RG-S5750-48GT/4SFP交换机的Web界面,并展示其具备的独特优势。

        首先,我们需要通过CLI界面开启RG-S5750-48GT/4SFP交换机的Web Server功能,然后打开浏览器,并在地址栏中输入RG-S5750系列交换机的默认IP地址:192.168.1.200即可。

    高性能完美展现 锐捷万兆多层交换机评测
    登录界面

        现在我们看到的就是RG-S5750系列交换机的Web管理界面,点击“登录”按钮后,会弹出登录界面,我们需要输入RG-S5750系列交换机的默认登录用户名和密码(用户名为空,密码为ruijie),然后点击登录即可。

    高性能完美展现 锐捷万兆多层交换机评测
    系统管理界面

        首先出现在我们面前的是系统管理界面,在这里,用户可以进行交换机IP设置、VLAN管理、路由设置、端口限速、聚合端口、STP设置、SNMP管理、NFPP设置、IGMP Snooping设置等操作,设置内容相当的丰富。

    高性能完美展现 锐捷万兆多层交换机评测
    IGMP Snooping设置

        RG-S5750-48GT/4SFP交换机具备强大的多业务支撑能力,它支持IPv4、IPv6组播功能,包含丰富的组播协议,比如IGMP Snooping、IGMP、MLD、PIM、PIM for IPv6等协议族,可为IPv4网络、IPv6网络、IPv4和IPv6共存的网络提供了组播服务支持;它同时支持IGMP源端口和源IP检查功能,可有效地杜绝非法的组播源,从而提高网络的安全性;此外,它还支持等价路由(ECMP)、权重路由(WCMP)等丰富的三层特性和业务特性,可满足不同网络链路规划下的通信需要。

    高性能完美展现 锐捷万兆多层交换机评测
    STP设置

        RG-S5750-48GT/4SFP交换机的可靠性同样值得称赞——通过STP可实现选择性地阻塞网络中的多余链路,保证网络中无环路产生;如果网络出现故障导致链路实效,又能提供相应的链路备份,保证网络稳定运行;它还支持802.1d、802.1w、802.1s生成树协议,在保证快速收敛的同时,提高容错能力,并保证网络的稳定运行和链路的负载均衡,合理使用网络通道,提供冗余链路利用率;再配合对于VRRP虚拟路由器冗余协议的支持,可进一步保障网络的稳定性。

        而特别值得一提的是,RG-S5750-48GT/4SFP交换机支持RLDP,可快速检测链路的通断和光纤链路的单向性,并支持端口下的环路检测功能,防止端口下因私接Hub等设备形成的环路而导致网络故障的现象;同时还支持BFD,可为各上层协议如路由协议,MPLS等提供一种快速检测两台路由设备之间转发路径连通状态的方法,大大减少了上层协议在链路状态变化时的收敛时间。

    高性能完美展现 锐捷万兆多层交换机评测
    安全配置界面

        在安全配置界面,RG-S5750-48GT/4SFP交换机为我们展示了其灵活完备的安全策略——具有的多种内在机制可以有效防范和控制病毒传播和黑客攻击,如预防Dos攻击、防黑客IP扫描机制、端口ARP报文的合法性检查、多种硬件ACL策略等等。其中,其可硬件实现端口或交换机整机与用户IP地址和MAC地址的灵活绑定,严格限定端口上的用户接入或交换机整机上的用户接入问题;同时凭借支持基于硬件的IPv6 ACL,即使在IPv4网络内有IPv6用户,也可轻松在网络边缘实现对IPv6用户的访问控制,既可允许网络内IPv4/IPv6用户并存,也可以对IPv6用户的访问权限进行控制,比如限制对网络敏感资源的访问等。

        此外,RG-S5750-48GT/4SFP交换机还支持DHCP snooping功能,从而实现只允许信任端口的DHCP响应,防止私设DHCP Server的欺骗;并在DHCP监听的基础上,通过动态监测ARP和检查用户的IP,直接丢弃不符合绑定表项的非法报文,有效防范ARP欺骗和用户源IP地址的欺骗问题。

    高性能完美展现 锐捷万兆多层交换机评测
    QoS设置

        RG-S5750-48GT/4SFP还交换机提供了完善的QoS策略——具备MAC流、IP流、应用流等多层流分类和流控制能力,实现精细的流带宽控制、转发优先级等多种流策略,支持网络根据不同的应用、以及不同应用所需要的服务质量特性,提供服务。而以DiffServ标准为核心的QoS保障系统,支持802.1P、IP TOS、二到七层流过滤、SP、WRR等完整的QoS策略,可实现基于全网系统多业务的QoS逻辑。

    高性能完美展现 锐捷万兆多层交换机评测
    系统维护

        在系统维护界面,我们可以看到RG-S5750-48GT/4SFP交换机同样支持Telnet访问控制,而需要强调的是,这是基于源IP地址控制的Telnet访问控制,可有效避免非法人员和黑客恶意攻击和控制设备,进一步增强了设备网管的安全性。

        而作为硬件支持IPv6的万兆多层交换机,RG-S5750-48GT/4SFP更是硬件支持IPv4/IPv6双协议栈多层线速交换,并可硬件区分和处理IPv4、IPv6协议报文,支持多种Tunnel隧道技术(如手工配置隧道、6to4隧道和 ISATAP隧道等等),还可根据IPv6网络的需求规划和网络现状,提供灵活的IPv6网络间通信方案。

        好啦,有关锐捷RG-S5750-48GT/4SFP交换机的基本信息介绍到这,现在马上开始实际性能测试,它的表现究竟如何呢?让我们拭目以待吧!

    3锐捷万兆交换机的测试环境和内容

        锐捷RG-S5750-48GT/4SFP交换机的测试平台和测试内容:

        随着网络中数据流量的激增,其对网络的整体性能有了更高的要求,而吞吐量和延迟作为衡量交换机性能的首要指标,自然成为了本次实测的首选内容,一起来看看RG-S5750-48GT/4SFP交换机的性能能否胜任新时代的需求吧。

        测试内容:RFC2544吞吐量、时延测试

        测试设备介绍:

    高性能完美展现 锐捷万兆多层交换机评测
    思博伦SPT-11U测试机框搭配千兆测试卡和万兆测试卡

        本次测试由中关村在线网络设备频道和思博伦概念验证实验室(SPOC)共同完成,本次测试的硬件设备为思博伦SPT-11U测试机框搭配千兆测试卡和万兆测试卡。

        测试环境:思博伦评测中心

    高性能完美展现 锐捷万兆多层交换机评测

      思博伦概念验证实验室(Spirent Proof of Concept, SPOC)全球网络将为客户提供业界领先的测试设备、解决方案和专业化服务能力,使设想变为现实。遍布全球的实验室网点,将为您提供全新的测试设备和领先的测试技术进行您所需要的测试验证,无论是一致性测试、功能测试、还是性能测试,都需要具备数以百计的千兆以太网或万兆端口,思博伦概念验证实验室将帮助客户缩短开发周期、改善质量并加快产品投放市场的速度。

      思博伦概念验证实验室(SPOC)可提供全系列的测试产品,包括Spirent TestCenter、Avalanche、Landslide、Abacus等全新测试平台。思博伦全面的测试设备组合能够帮助客户进行全系列的应用测试,从以太网上的光纤通道(FCoE)到运营商以太网、再到WiMAX,可谓包罗万象。

    高性能完美展现 锐捷万兆多层交换机评测
    思博伦概念验证实验室(SPOC)

      思博伦概念验证实验室(SPOC)除了提供全面测试设备与方法,同时它还是一个协作中心,允许客户在思博伦提供的优良环境中汇聚资源,设计并开发全新的测试解决方案,以应对全新的、令人兴奋的测试挑战。通过协作,不仅可以改善生产效率、缩短产品投放市场的时间,还可以在持续发展的技术环境中探讨共同感兴趣的测试话题。

    4测试前准备:吞吐量和延迟测试配置

        锐捷RG-S5750-48GT/4SFP交换机的吞吐量和延迟测试配置

        测试前准备:

        由于本次测试将考察锐捷RG-S5750-48GT/4SFP交换机的万兆上行性能,因此我们为其搭配了M5000E-02XS模块(提供两个上行万兆端口),同时配以XG-SFP-SR-MM850模块进行实际测试。

    高性能完美展现 锐捷万兆多层交换机评测  高性能完美展现 锐捷万兆多层交换机评测
       M5000E-02XS模块             XG-SFP-SR-MM850模块

    高性能完美展现 锐捷万兆多层交换机评测
    配备M5000E-02XS模块的锐捷RG-S5750-48GT/4SFP交换机

        测试拓扑:我们将锐捷RG-S5750-48GT/4SFP交换机的10个千兆端口和思博伦千兆测试板卡的10个端口互联,同时将锐捷RG-S5750-48GT/4SFP交换机(搭配M5000E-02XS模块)的1个万兆端口和思博伦万兆测试板卡的1个端口互联。

    高性能完美展现 锐捷万兆多层交换机评测  高性能完美展现 锐捷万兆多层交换机评测 高性能完美展现 锐捷万兆多层交换机评测  高性能完美展现 锐捷万兆多层交换机评测
    实际测试拓扑

        详细测试方法:我们将采用RFC2544标准测试,采用Pair模型,实现1个上行万兆端口和10个下行千兆端口的流量互发,目的是考验RG-S5750-48GT/4SFP交换机同时处理上下行流量的吞吐能力,看看其是否能实现线速转发。(PS:本次测试为三层测试,已为测试的11个端口配置固定IP地址)

    高性能完美展现 锐捷万兆多层交换机评测

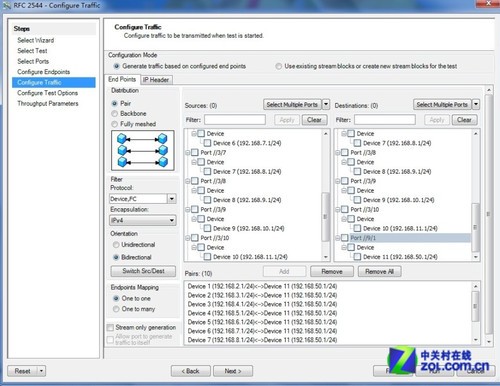

    拓扑模型和端口选择:采用Pair模型、测试10个下行端口和1个上行端口

    高性能完美展现 锐捷万兆多层交换机评测
    开启三层学习模式

    高性能完美展现 锐捷万兆多层交换机评测
    测试帧长设置:分别为64、128、256、512、1024、1280、1518Byte

        好啦,一切准备就绪,究竟锐捷RG-S5750-48GT/4SFP交换机的实测结果如何呢?答案马上揭晓!

    5测试结果:高性能完美展现 总结

        锐捷RG-S5750-48GT/4SFP交换机的吞吐量和延迟测试结果

        现在我们首先来看看锐捷RG-S5750-48GT/4SFP交换机吞吐量测试的最终结果:

    高性能完美展现 锐捷万兆多层交换机评测
    吞吐量测试结果(点击看大图)

    高性能完美展现 锐捷万兆多层交换机评测
    吞吐量测试结果与理论值相同

        吞吐量是考察网络设备性能的首要指标,吞吐量越大,说明被测设备处理数据包的能力越强。而从实际测试结果来看,锐捷RG-S5750-48GT/4SFP交换机的表现相当出众,作为一款万兆多层交换机,它的实际测试结果已经完全达到了理论效能,可完全满足新业务、新应用所带来的高带宽需求。

        接下来,我们再来看看其延迟测试的最终测试结果:

    高性能完美展现 锐捷万兆多层交换机评测
    延测试结果(点击看大图)

    高性能完美展现 锐捷万兆多层交换机评测
    延迟测试结果图

        从实际测试结果我们可以看到,RG-S5750-48GT/4SFP交换机的延迟表现同样非常出色,其测试结果符合大数据包的延迟更长这个规律,而且即使在1518byte的帧长测试中,它的网络延迟也很低(最高为19.33μs),这样的测试结果在同类产品中处于领先水平,完全可以满足对网络延迟有较高要求的新业务和新应用的需求。

        通过对实际测试我们不难看出,RG-S5750-48GT/4SFP交换机完美展现了其高性能的优势,它在不丢失数据包的前提下所能处理的最大数据流量,以及处理数据包的速度表现均令人相当满意,完全可以满足新时代网络应用高速发展,网络带宽不断增加的需要。

        高性价比之选——锐捷RG-S5750系列交换机

        通过对锐捷RG-S5750-48GT/4SFP交换机的性能测试,其出众的表现给我们留下了深刻的印象。而除了高性能表现外,锐捷RG-S5750系列交换机灵活的扩展能力,出色的可靠性,强大的多业务支撑能力,以及完备的安全策略等等,同样让人印象深刻;再搭配其硬件支持IPv6的独特优势,锐捷RG-S5750系列诠释了什么是新时代最具性价比的“万兆”组网解决方案。
