    体积小了3/4,这台“中国智造”终端是怎么锻造出来的?

      [  中关村在线   ]

        纵观这几年PC的发展,我们看到,屏幕越来越大、主机却越来越小。锐捷最新推出的终端计算机RG-CT7800上也充分体现了“小”样子。然而它的背后却有着许多“大”事记。

        办公场景钟爱“小钢炮”

        在对办公PC产品需求调研中,锐捷发现,精巧的高性能“小钢炮”往往更受欢迎。

        图:RG-CT7800

        云桌面研发工程师小张(化名)表示:“现代办公环境讲求高效,但同时又注重工位环境的塑造。其中最容易忽略的一点就是企业中随处可见的电脑,而臃肿的设计往往破坏了良好的办公环境,让桌面、地面都总是杂乱无章。同时,在类似会议室等场景,许多用户希望实现更精简的环境设计,让高性能终端PC与大屏幕实现整合。”

        锐捷RG-CT7800的设计是针对以上需求的,从最终批量生产的产品外观来看,它的尺寸只有2.4L,只有传统桌面级机箱尺寸的四分之一大小。

        不过,要在如次小巧精致的外观里面施展硬功夫,绝非易事,一项项技能都需要解锁。

        一、产品设计的三个关键词:散热、接口、防雷防静电

        终端体积小带来的好处有很多:

        由于体积小,用户可以将主机放在显示器下面当底座;

        由于体积小,主机可以倒挂在桌面下方,腾空脚下空间;

        由于体积小,机箱还可以隐藏在显示器的后面,让所有线缆都消失不见。

        但是,什么市面上的终端,体积都不够小呢?因为它太难做到了,需要解决各类棘手的难题。

        充当其冲的就是散热问题。

        1、散热设计——热风道,解决整机散热问题

        对于PC而言,散热直接影响到主机的性能、稳定性,甚至是寿命,所以许多厂商往往选择大尺寸鳍片的散热器或者高转速风扇的散热器。但是,再高转速风扇的散热器也并不能完美解决电脑的散热问题。而摆在锐捷研发人员面前的第一道难题就是,如何利用风道解决RG-CT7800机箱内的高温。

        考虑冷风从哪里进入,热风从哪里出去,风的流向应该怎么控制,如何才能达到最好的散热效果?

        据小张介绍,最终产品选择了基于工业服务器相同的立体风道设计,按照主板布局,通过计算分析,找出终端内部有可能改变系统散热流阻的位置,在应位置设计压风结构件。这不仅照顾了CPU的散热,也照顾到了显卡的散热,多处进风口保证了冷风的充足进入,而多处出风口的设计则保证了热空气的充分排出,排除了一些不必要的散热死角。

        2、接口设计——接口板载,信号好

          RG-CT7800小身材的“内芯”却十分强劲,它搭载了兆芯八核心处理器KX-U6780A,拥有2.7G主频,并配备8GBDDR4内存和256GBSSD。同时,未来避免信号接口问题,锐捷RG-CT7800所有接口均为板载接口,确保信号质量更好。



        “在标准大机箱内部,总会密密麻麻的缠绕着一堆线路,这种转接方式有时会严重影响信号完整性导致信号质量变差,特别是USB3.0高速信号,传输速度会受影响,并且音频接口转接也会导致耳机麦克风杂音较大等问题。”小张谈到接口设计的初衷。

        3、防雷设计——雷雨天气,产品保障

        每当雷雨季节到来时,雷电轻则击坏主板网络芯片,重则直接损坏主板,导致电脑无法正常工作。另外,外设接口由于经常拔插会频繁和人体接触,而一旦人体带有静电,同样很容易损坏设备或出现重启,短时黑屏,闪屏等现象。

        据小张表示,研发小组为RG-CT7800提供了两道防线。第一道防雷线是主板上的网络隔离变压器,对雷击浪涌和人体静电进行第一层阻挡,如果依旧有残留的电压和逃逸静电,那第二道防线就有ESD来对付他们,快速清除剩余的雷击浪涌和静电,保障保证主板的稳定运行。

        二、产品选材的三个关键词:8层板、固态电容、铜管散热

        在汽车行业,因成本原因常会出现减配“黑幕”,将一些真皮座椅减配成人造革座椅,给消费者的体验打折扣。对于终端计算机应该怎么选择呢?

        图:固态电容

        举例来说,PCB层数越多,抗干扰能力就越强,但PCB层数并非越多越好,如果越多,那么工序就更加复杂,对设计者的要求也就更高。另外,主板最容易偷工减料的地方就是电容,电容用来保证电压及电流的稳定,过滤掉不利的杂波,好的主板都是用固态电容,差的则是部分固态电容,部分液态电容。再有就是散热铜管,虽然导热性好,散热效率高,体积小、可靠性高,但这些也都意味选材成本的步步攀升。

        小张说:“我们一直把信息技术应用创新当成是民族企业的责任和使命,因此在选材上玩不得半点马虎。选材方面我们并没有过多的计较成本,比如8层的PCB、固态电容、散热铜管,这些选材都是将可靠性、稳定性放在了首位。”

        三、测试的三个关键词:酒店、椅子、钢铁侠

        在正式推向市场之前,RG-CT7800在静电、浪涌(防雷)、上下电、高低温、接口拔插等方面经过了极为严格的测试。比如:上下电测试次数超20万台次,接口插拔测试超5000次,-40°到70°快速温变寿命测试,等等。

        在这些测试工作过程中,RG-CT7800还经历了一些特殊的神奇经历。

        2019年10月,UOS统一操作系统测试版本上线,并发布了UOS对外测试和开放计划。研发小组接到了送样机进行测试的紧急命令,锐捷工程师小智(化名)在送测过程中为了确保第二天适配成功,晚上在酒店进行设备的调试,而在没有显示器的情况下,他“征用”了酒店房间中电视机。用他的话讲,“RG-CT7800确实太小了,简直就是一个电视盒!”

        图:酒店电视测试完成UOS适配

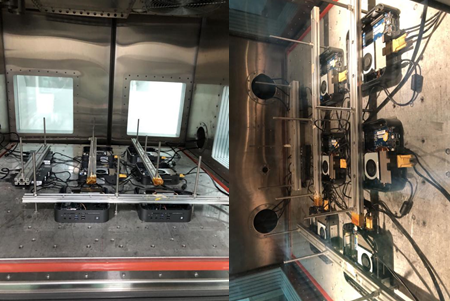

        图:最严格的HALT测试

        小张谈到:“在推向市场之前,RG-CT7800除了要经历严格的的HALT(高加速寿命试验)低温、高温应力试验,还经常被大家‘摧残’。比如,为测试接口的可靠性,研发人员经常在设备接口上吊了一张椅子,有人甚至尝试坐一坐,验证一下自己的体重。”

        图:设备接口吊椅子

        最终,采用一体化集成设计RG-CT7800正式问世,在性能指标大幅提升的基础上,实现了操作系统、办公应用及外设的全面兼容,并且实现了本地部署与虚拟化云桌面的多场景应用。

        图:RG-CT7800的第一块手工焊接主板



          在产品打磨的10个月时间里,RG-CT7800经历了无数次精进,最终才得以面向用户。正如锐捷网络总裁刘中东对锐捷产品人的要求那样:“以匠人之心,不急不躁做精品”。

        下周,锐捷将举办RG-CT7800系列终端计算机线上发布会,欢迎广大网友积极参与:
